碳化钨喷涂颗粒尺寸涂层组织与性能的影响

碳化钨喷涂于原始粉末中WC的尺寸，而涂层中碳化钨颗粒大小直接影响喷涂涂层的性能。采用纳米粉末制备的纳米碳化钨涂层比传统微米粉末制备的微米碳化钨涂层具有更高的硬度和韧性，耐磨性能更加优良。新的研究表明，采用微纳米复合粉末制备的碳化钨涂层性能更优于纳米粉末制备的碳化钨的性能。但目前相关报道较少。因此，文中系统研究了超音速火焰喷涂纳米、微纳米复合及微米碳化钨涂层的组织结构及性能，探讨原始粉末WC颗粒尺寸对涂层组织与性能的影响。
1 试验
1.1碳化钨 涂层制备

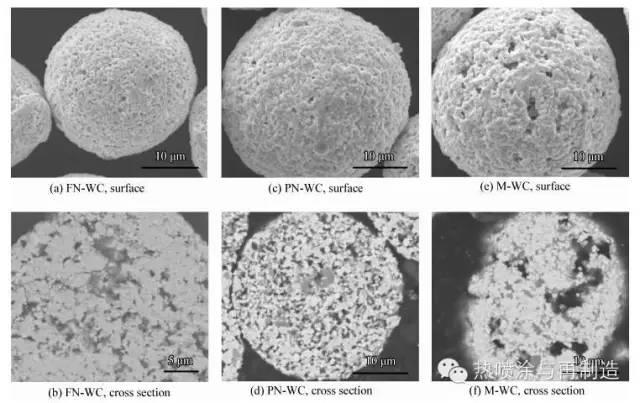

喷涂粉末采用具有纳米、纳米微米混合及微米尺寸WC颗粒的3种WC-CoCr粉末，即FN-WC、PN-WC和M-WC。FN-WC粉末中纳米WC颗粒通过团聚，形成微米级或亚微米的颗粒，并通过粘接剂形成粉末颗粒，如图 1(a)(b)所示，颗粒的平均粒度为18.85-37.56 μm，松装密度为5.48 g/cm3。PN-WC粉末形貌 如图 1(c)(d)所示，粉末截面组织中可观察到部分游离态的纳米颗粒以及大部分亚微米或微米级颗粒，粉末平均粒度为23.33-44.79 μm，松装密度为5.6 g/cm3。 M-WC粉末形貌如图 1(e)(f)所示，粉末端面组织中的WC颗粒粒径为0.5-3 μm，粉末粒度为21-50 μm，松装密度为5.0 g/cm3。

XRD衍射对比(图 2)及分析结果(表 1)可看出FN-WC粉末中WC颗粒尺寸稍小、PN-WC中WC颗粒尺寸次之，M-WC粉末中WC颗粒尺寸稍大。

表 1 WC主峰半高宽
Powder FWHM/(°)
FN-WC 0.194
PN-WC 0.157
M-WC 0.148
基体采用0Cr13Ni5Mo马氏体不锈钢。喷涂前对基体表面进行清洗、喷砂处理。喷涂设备为美国SulerMecto公司生产的HVOF，喷涂时用丙烷为燃气，高压氧气为助燃气，氮气为送粉气。喷涂工艺参数如表 2所示。
表 2 喷涂参数
Parameters Values
Pressure(O2)/MPa 1.0
Flow rate(O2)/(L·min-1) 240
Pressure(C3H8)/MPa 0.6
Flow rate(C3H8)/(L·min-1) 68
Spray distance/mm 200
1.2 涂层组织及力学性能试验
涂层微观组织分析采用Fei Quata 400HV型扫描电镜，并根据JB/T75059-1994统计涂层孔隙率；依据GB/T 8642-2002中规定的对偶件拉伸试验方法对涂层结合强度进行测试。结合强度试验在CSS-44300型电子试验机上进行，加载速度不大于(1 000±100) N/s；采用HDX-1000TMC/LCD型显微硬度计对涂层显微硬度进行测量，载荷300 g，保载时间15 s，每个试样测试9点，涂层显微硬度取其平均值。
1.3 涂层冲蚀磨损试验
试验采用与日本ACT-JP试验机结构类似的颗粒冲蚀磨损试验机进行。冲蚀试验参数为：冲蚀距离100 mm-1，喷嘴内径3.6～4.0 mm，喷嘴长度为22 mm，磨料为棕刚玉，粒度为149 μm(100目)，压缩空气压力分别为0.3 MPa，冲蚀角度分别为15°和90°。
2 结果与讨论
2.1 涂层微观组织
图 3为喷涂涂层截面SEM形貌。分别对3种涂层5 000倍下的组织进行孔隙率统计，结果表明：FN-WC、PN-WC和M-WC涂层孔隙率分别为2.1%、2.0%和2.3%，涂层孔隙率相当。经过放大后的组织中可以看到FN-WC涂层中的大多数WC粒子直径小于100 nm，如图 3(a2)所示。 此外，部分扁平粒子边界部位可以观察到不含纳米WC粒子，如图 3(a2)所示的部分高亮白色金属区域，这可能是纳米粒子在超音速火焰焰流中发生了部分熔化，使得该区域细小的纳米WC粒子在高温下发生了分解所致。 PN-WC涂层中，大多数WC粒子的粒径大于500 nm，甚至达到了2 μm左右，但同时也可见涂层中存在部分纳米级粒子，如图 3(b2)所示。M-WC涂层中，WC颗粒为微米级，喷涂过程中大的WC颗粒发生破碎，该破碎形貌保留至涂层中，破碎后的小的碳化钨颗粒间的金属粘结相不足，如图 3(c2)所示。

2.2 涂层相结构

2.3 涂层显微硬度
涂层硬度是指材料在表面上的不大体积内抵抗变形或者破裂的能力，其大小很大程度上影响着涂层的耐磨性和抗冲蚀性。图 5为3种碳化钨涂层的显微硬度测试结果。PN-WC和FN-WC涂层的维氏硬度分别为1 241 HV0.3和1254 HV0.3，略高于M-WC涂层的硬度1 229 HV0.3。其中PN-WC涂层的硬度分别更为集中。结合图 3中3种涂层的显微组织结构照片，可以看出，FN-WC涂层中存在WC颗粒分解后的纯金属区域，而M-WC涂层中存在许多WC破碎颗粒，上述两种涂层中的组织不均匀导致其硬度值分布分散，而PN-WC涂层中微米纳米WC颗粒分布均匀，因此，其硬度值分布集中。

2.4 涂层结合强度
表 3为涂层结合强度，可见PN-WC涂层结合强度平均值大于73.5 MPa，拉伸过程中主要断裂于粘结胶内部。M-WC涂层结合强度平均值与PN-WC涂层相当，且上述两种涂层结合强度均略高于FN-WC涂层结合强度，这可能与FN-WC全纳米涂层在超音速焰流中的氧化、WC颗粒分解等现象有关。FN-WC全纳米涂层中3~5号试样均断裂于涂层中。
表 3 涂层结合强度
Coating Bonding strength/MPa Mean value/MPa Frature position
 1 2 3 4 5
FN-WC 72.3 74.8 62.6 70.4 63.2 68.7 Coating+glue
PN-WC 70.7 75.8 72.0 76.9 72.3 73.5 Glue
M-WC 73.2 69.4 77.2 76.3 68.6 72.9 Glue
2.5 涂层冲蚀磨损性能
按照每15 s、100 g对应目数砂粒完成冲蚀试验，每次完成冲蚀进行称重，冲蚀完后，以累积的冲蚀磨损损失质量作为基础，并换算成涂层磨蚀产生的体积损失，将磨蚀体积损失作为耐冲蚀性能评价标准。对累计体积损失进行线性拟合，拟合直线斜率的倒数定义为冲蚀磨损助力Re，在相同的试验条件下，Re值越高说明被测涂层抗冲蚀磨损性能越好。
FN-WC涂层、PN-WC涂层和M-WC涂层在小角度下 (15°)的冲蚀磨损结果如图 6所示。可以看出，尽管采用了全纳米WC粒子，但FN-WC涂层抗冲蚀磨损性能并未得到明显提高，相反采用纳米微米混合WC制备的PN-WC涂层，其抗冲蚀磨损阻力得到显著提高。相对于M-WC涂层材料，采用纳米微米混合的WC颗粒制备的PN-WC涂层，其抗冲蚀性能得到明显提升，抗冲蚀阻力约为传统涂层的1.5倍、0Cr13Ni5Mo基体的2.3倍。涂层中WC硬质相通过CoCr合金金属相粘结，与硬质相相比，在水轮机真实工况即小角度冲蚀条件下，金属相的抗磨蚀能力较差。

图 6 15°攻角下涂层冲蚀磨损体积损失

PN-WC涂层中存在大WC颗粒及小WC颗粒硬质相，且该两种硬质相均匀的分布于CoCr合金金属相中，如图 3(b1)(b2)所示。当砂粒小角度冲蚀涂层时，涂层中的金属相易于被磨蚀，裸露出大的硬质颗粒相，随着冲蚀过程的继续，大颗粒硬质相周围的CoCr合金相将被冲蚀掉，从而导致大颗粒脱落。但是，由于PN-WC涂层中大颗粒硬质相周围的金属粘结相中分布的小颗粒硬质相能够抵抗砂粒的冲蚀，缓解金属粘结相的冲蚀情况，从而延缓涂层中大颗粒硬质相的脱落。因此，PN-WC涂层表现出更加优异的抗冲蚀性能。FN-WC涂层中的WC颗粒的分解是导致其冲蚀性能下降的主要原因。M-WC涂层中破碎后的小的碳化钨颗粒间的金属粘结相不足从而影响涂层的冲蚀性能。
图 7为90°攻角下FN-WC涂层、PN-WC涂层和M-WC涂层的冲蚀磨损体积损失。可以看出，3种涂层的冲蚀体积损失变化趋势相当，PN-WC 和FN-WC涂层的抗冲蚀磨损阻力Re分别为4.70×104 g/cm3和4.68×104 g/cm3，略微高于M-WC涂层的抗冲蚀磨损阻力，3种涂层在90°攻角下的冲蚀体积损失明显高于基体。研究表明，金属材料在90°攻角下比WC涂层具有更好的抗冲蚀性能。

图 8为FN-WC、PN-WC和M-WC涂层的冲蚀磨损形貌对比。3种涂层在90°攻角下的冲蚀磨损痕迹均比15°攻角下的冲蚀磨损痕迹明显。犁沟状的冲蚀磨损痕迹显得更加粗大，这证明了在90°攻角下冲蚀过程中发生的体积损失比15°攻角下的更严重。在15°攻角下，PN-WC涂层表面的冲蚀犁沟痕迹不如FN-WC、M-WC涂层表面的冲蚀犁沟痕迹明显，仅能观察到少量的犁沟。

结合3种涂层在15°攻角下的冲蚀阻力，PN-WC由于具有较优的抗冲蚀性能，其表面的犁沟较浅、较窄。而FN-WC、M-WC涂层抗冲蚀阻力较低，因此其犁沟比较明显。
结 论
(1) 碳化钨喷涂采用HVOF工艺制备3种不同WC颗粒尺寸的涂层。FN-WC、PN-WC及M-WC涂层孔隙率相当，但相结构存在差异。FN-WC涂层中碳化钨分解严重，PN-WC及M-WC涂层碳化钨颗粒少量分解。

(3) 碳化钨颗粒尺寸是影响涂层性能的重要因素，可以通过选择适当碳化钨颗粒尺寸的粉末制备出性能良好的涂层。
